公路沥青路面碎石集料加工质量控制是薄弱环节。集料的表面纹理对抗车辙性能起着极为重要的作用。特别当沥青混合料层厚度较大和气温较高时，更需要粗纹理型集料。集料棱角性强，表面粗糙且更为破碎，其组成的沥青混合料抗变形性能和稳定性更强，明显优于圆形集料组成的相同级配的沥青混合料。

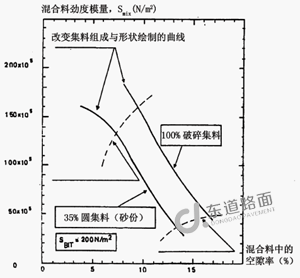

集料棱角性和空隙率对沥青混合料抗压劲度的影响

从上图可以看出，在相同的空隙率下，100%为破碎集料沥青混合料的劲度比掺有35%的圆形集料点沥青混合料高很多。

通过剪切蠕变试验表明：具有相同级配但集料不同的沥青混合料，破碎集料组成的沥青混合料最稳定，而最不稳定的是圆集料沥青混合料。值得注意的是，破碎细集料（机制砂）沥青混合料的抗剪切性能要比破碎粗集料的沥青混合料强，。尽管前者圆集料的含量为70%，而后者仅25%。这表明对于抗剪切劲度来说，集料间的接触是比破碎率更为重要的影响因素。

美国相关的研究表明，当细集料的棱角性从42%提高到46%时，车辙达到15mm时的换算标准轴数可以提高10倍以上。如果石屑为石料厂生产的下脚料，大多容易压碎，且有大量的薄片和棱角，不耐冲击。而专门生产的机制砂形状接近立方体，耐冲击，又有一定粗糙度和棱角性，所以高温稳定性最好。

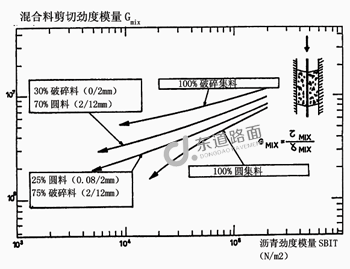

集料棱角性和沥青的劲度对沥青混合料劲度的影响

随着车辆轮胎压力和轴重的提高，以及车载数量不断增加，重新引起了人们对“大粒径石料”沥青混合料的兴趣。美国一些洲际高速公路使用大尺寸集料沥青混凝土的结果也表明，大尺寸集料混合料具有良好的抗永久变形能力。试验研究表明，由沥青大粒径（≥1.5in）集料组成的低空隙率混合料铺筑的沥青路面具有很强的抗车辙性能。

试验研究表明，良好的抗车辙性能要求混合料有较低的集料间隙率VMA。最低集料间隙率的级配可由不加沥青的集料试验来确定。但集料间隙率也不能过低，过低有可能使集料间没有足够的间隙容纳足够的结合料，而无法保证实现所要求的压实，同时又不致使混合料产生泛油现象。

声明：①如没特殊注明，文章均由陕西东道特种路面科技有限公司整理编辑,转载请注明出处【东道路面或www.dongdaot.com】，侵权必究；②本站部分内容转自其他媒体及相关研究结论，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责；③本站内容如有侵权，请致电：029-33433768。

上一篇：为什么国省干线二级公路沥青路面车辙越来越多？

下一篇：注意！热拌沥青混合料早期老化问题不可忽视
